為了比較電阻R1和R2的大小，四位同學分別設計了如圖所示的電路（電源電壓未知），其中不可行的是

A. B. C. D.

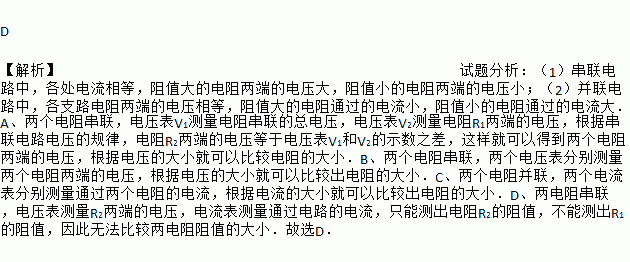

D 【解析】試題分析：（1）串聯電路中，各處電流相等，阻值大的電阻兩端的電壓大，阻值小的電阻兩端的電壓�。唬�2）并聯電路中，各支路電阻兩端的電壓相等，阻值大的電阻通過的電流小，阻值小的電阻通過的電流大．A、兩個電阻串聯，電壓表V1測量電阻串聯的總電壓，電壓表V2測量電阻R1兩端的電壓，根據串聯電路電壓的規律，電阻R2兩端的電壓等于電壓表V1和V2的示數之差，這樣就可以得到兩個電阻兩端的電壓，...
練習冊系列答案
相關習題

科目：初中物理 來源：陜西省西安市2017屆九年級中考九模物理試卷 題型：實驗題

細心的小明發現，生活中許多地方用到導線，耳機的電線很細，手機充電器的電線稍粗些，電視機的電線就更粗，電線的粗細與電阻有什么關系？

（1）小明對此現象進行分析，并在實驗室找到了根電阻絲，其規格、材料如表所示，來探究橫截面積對導體的電阻大小影響；

①按照上圖所示的實驗電路，在、之間分別接上不同的導體，則通過觀察__________來比較導體電阻的大�。�

②為了驗證上述問題，應該選用編號__________兩根電阻絲分別接入電路時行實驗．

（2）小亮用下圖所示裝置，來研究導電液體的電阻與橫截面積關系，有機玻璃容器（該容器是絕緣體）內壁的兩端安裝了銅片、，容器內注入了適量的導電液體，電源電壓保持不變．

①閉合開關前，滑片應置于滑動變阻器的__________（選填“”、“”或“正中間”）

②測出導電液體的橫截面積，閉合開關，調節滑動變阻器，記錄電表示數，算出電阻．?dāng)嚅_開關，繼續向容器注入導電液體，改變導電液體的橫截面積，重復上述實驗，得到下表實驗數據．圖丙是某次電表的示數，則導電液體的電阻為__________ ．

③分析表中數據可知，導電液體的橫截面積越大，電阻越__________；若導電液體橫截面積變?yōu)榍耙淮蔚?img src="http://thumb.zyjl.cn/pic6/res/CZWL/web/STSource/2019070507160854238341/SYS201907050716157817631989_ST/SYS201907050716157817631989_ST.017.png">倍，則其電阻的大小變?yōu)榍耙淮蔚腳_________．

（3）小紅改用一段可拉伸乳膠管（是絕緣體）來研究，將乳膠管灌滿導電液體，兩端用金屬塞堵住管口．若均勻拉伸乳膠管，使其橫截面符號變?yōu)樵瓉淼囊话�，則此時導電液體的電阻__________（選填“等于”或“不等于”）原來的倍，這是由于小紅在實驗時沒有控制導電液體__________的不變．

電燈明間程度，電流表示數大小 相同 A 小 不等于 長度 【解析】（1）①在M、N之間分別接上不同的導體，可以應用轉換法，通過觀察電流表示數來比較導體電阻的大��； ②要探究橫截面積對導體的電阻大小影響，應控制導體材料與長度相同而橫截面積不同，由表中數據可知，所以，應選編號為A、C的兩根電阻絲進行實驗； （2）①閉合開關前，滑動變阻器的滑片應處在阻值最大處，即A端，起到保護電路的作...
閻愮懓鍤仦鏇炵磻鐎瑰本鏆ｆ０妯兼窗

查看答案和解析>>

科目：初中物理 來源：人教版初中物理九年級全冊 第22章能源與可持續發展 測試卷 題型：單選題

下列能源中不是來自于太陽能的是（ ）

A．水能

B．風能

C．核能

D．煤、石油、天然氣

C 【解析】 試題分析：要解答本題需掌握：地球上很多能源都是間接來自太陽能，以及廣義太陽能和狹義太陽能的區別． 【解析】 除了地?zé)崮�、潮汐能和原子核能以外，地球上所有其他能源全部來自太陽能，這是“廣義太陽能”，以便與僅指太陽輻射能的“狹義太陽能”相區別，故C符合題意． 故選C．
閻愮懓鍤仦鏇炵磻鐎瑰本鏆ｆ０妯兼窗

查看答案和解析>>

科目：初中物理 來源：江蘇省句容市片區合作共同體2018屆九年級上學期第二次學情測試物理試卷 題型：實驗題

如圖所示的電路，AB和CD均為鎳鉻合金線。閉合開關后，通過觀察_____，可以比較出合金線電阻的大小，這種研究方法叫_____（填“等效替代法”或“轉換法”）。這個實驗裝置是研究電阻大小與導體_____的關系。

電流表的示數 轉換法 橫截面積 【解析】如圖，AB和CD均為鎳鉻合金線，且長度相同，所以這個實驗裝置是研究電阻大小與導體橫截面積的關系，采用了控制變量法； 而電阻的大小，影響電流的大小，所以根據電流表的示數大小，判斷電阻的大小，又應用了轉換法，即用電流的大小來說明電阻的大小變化。

查看答案和解析>>

科目：初中物理 來源：江蘇省句容市片區合作共同體2018屆九年級上學期第二次學情測試物理試卷 題型：填空題

就導電性能來說，金屬的導電性能一般比非金屬______（選填“強”或“弱”）；有些元素如硅、鍺的導電性能介于導體和絕緣體之間，常稱作______；某些物質在溫度極低時，電阻會變成零，這時的物質叫做______體。

強 半導體 超導 【解析】根據導電性的不同，材料可分為導體，半導體，絕緣體三大類，容易導電的物體叫導體，如：人體、大地、各種金屬、石墨、酸堿鹽的溶液等；不容易導電的物體叫絕緣體，如：玻璃、陶瓷、橡膠、塑料等；導電性能介于導體與絕緣體之間的叫半導體，如：硅、鍺等；金屬的導電性能一般比較強；介于金屬和非金屬之間的硅和鍺是半導體材料；當物質的電阻變?yōu)榱銜r(shí)，導電性能極強，屬于超導現象； 故答案為...

查看答案和解析>>

科目：初中物理 來源：江蘇省句容市片區合作共同體2018屆九年級上學期第二次學情測試物理試卷 題型：單選題

下列家用電器中：①電風扇②電爐③電冰箱④熒光燈，正常工作時的相同點是什么

A. 正常工作時用電器中的電流 B. 正常工作時用電器兩端的電壓

C. 能量的轉化方式 D. 耗電的多少

B 【解析】①電風扇；②電爐；③電冰箱；④熒光燈，正常工作時的電流不同，電壓相同；能量轉化方式也不相同，耗電多少無法比較。故選B.

查看答案和解析>>

科目：初中物理 來源：河南省2017-2018學年第一學期12月月考九年級物理試卷 題型：實驗題

在測量額定電壓為2.5V的小燈泡電功率的實驗中，電路已部分連接，如圖甲所示，

（1）請你用筆畫線代替導線，將圖甲中的電路補充完整___________．

（2）連接電路時，應讓開關處于 ______ 狀態，滑動變阻器的滑片置于 ______ （選填“A”或“B”）端．

（3）正確接入電壓表后閉合開關，發現燈泡不亮，電流表無示數，電壓表示數接近電源電壓，其故障可能是 ______ ．

（4）排除故障后，移動滑片P到某一位置時，電壓表示數如圖乙所示為 ______ V，若要測量小燈泡的額定功率，應將滑片P向 ______ （選填“A”或“B”）端移動，使電壓表的示數為 ______ V．

（5）移動滑片P，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的圖象可計算出小燈泡的額定功率是 ______ W．

斷開 A 燈泡斷路 2.2 B 2.5 0.75 【解析】【解析】 （1）燈泡的額定電壓為2.5V，電壓表要選擇0～3V量程，電壓表并聯在燈泡兩端，電流從正接線柱流入，從負接線柱流出．如圖． （2）連接實驗電路時，開關應處于斷開狀態；為保護電路，應將電阻值調至最大阻值處，即A端． （3）燈泡不亮，電流表無示數，電路斷路，燈泡斷路時，電壓表串聯在電路中，電壓表測量電源電壓，電壓表示...
閻愮懓鍤仦鏇炵磻鐎瑰本鏆ｆ０妯兼窗

查看答案和解析>>

科目：初中物理 來源：河南省2017-2018學年第一學期12月月考九年級物理試卷 題型：單選題

一個標有“1.5A 50Ω”字樣的電阻，當它與一個標有“1A 30Ω”字樣的電阻串聯接入電路時，電路兩端的最大允許電壓為（　�。�

A. 30V B. 120V C. 75V D. 80V

D 【解析】【解析】 因串聯電路中各處的電流相等， 所以，兩電阻電阻串聯接入電路時，電路中的最大電流I ＝I2 ＝1A， 因串聯電路中總電阻等于各分電阻之和， 所以，由I可得，電路兩端的最大允許電壓： U ＝I（R1+R2） ＝1A×（50Ω+30Ω） ＝80V．

查看答案和解析>>

科目：初中物理 來源：人教版初中物理九年級全冊 第20章電與磁單元測試1 題型：單選題

如圖所示，用鋼棒去接近磁針時，下列說法正確的是（ ）

A. 兩者相互排斥，說明鋼棒可能具有磁性，也可能不具有磁性

B. 兩者相互吸引，說明鋼棒可能具有磁性，也可能不具有磁性

C. 兩者相互排斥，說明鋼棒一定不具有磁性

D. 兩者相互吸引，說明鋼棒一定具有磁性

B 【解析】小磁針對放在其附近的磁性材料有力的作用，所以如果鋼棒無磁性或右端為S極，小磁針對鋼棒有吸引力的作用，所以無法判斷鋼棒是否一定帶磁性。只有鋼棒的右端為N極時才相互排斥，所以如果相互排斥則鋼棒一定帶磁性的。故選B.
閻愮懓鍤仦鏇炵磻鐎瑰本鏆ｆ０妯兼窗

查看答案和解析>>
